您當前所在的位置:首頁 > 產品中心 > 切頂卸壓鉆機
  • CMQ2-1200/45、CMQ2-3200/55型雙臂煤礦用切頂卸壓鉆車

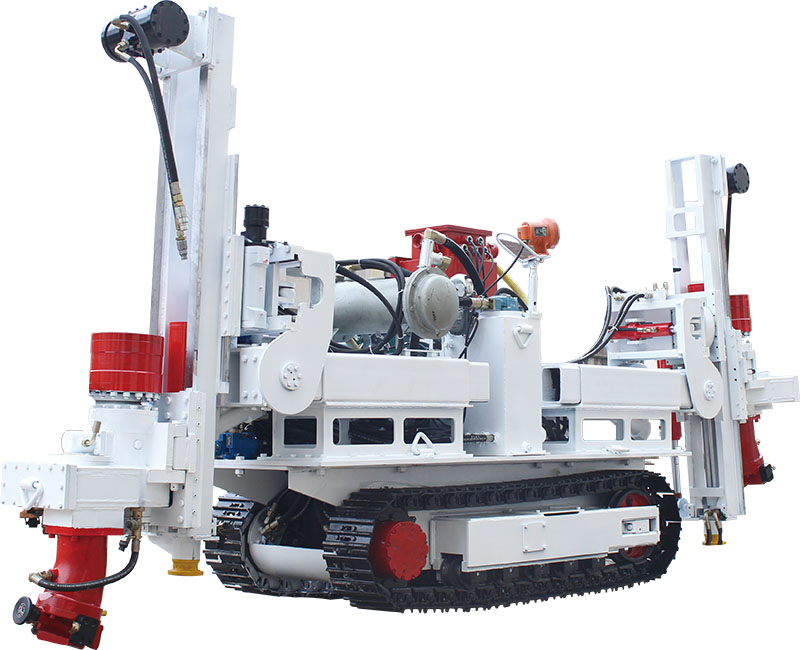

CMQ2-1200/45、CMQ2-3200/55型雙臂煤礦用切頂卸壓鉆車

CMQ2-1200/45、CMQ2-3200/55型雙臂煤礦用切頂卸壓鉆機系列是新一代履帶行走式巷道切頂用鉆孔設備,可實現-25o~+25 o前后角,垂直360°俯仰角的全方位切頂作業,并可在不移機的情況下實現鉆車鉆臂前后平移600mm,左右平移300mm。

本鉆車主要用于煤礦井下110/NOO切頂卸壓自動成巷技術切縫爆破炮孔的施工和其它工程孔。適用于巖石堅固性系數f 14的各種煤層、巖層。

該設備結構緊湊、操作靈活、機動性好,定位切縫孔時,操作簡單,采用履帶行走,具有良好的通用性,并具有一機多用等特點。

特點:

(一)、作業安全,能顯著減輕工人的體力勞動強度。適用于各種斷面的平、斜巷道施工;

(二)結構緊湊、全液壓控制、操作方便靈活、履帶行走、移位方便、機動性好、省時、省力;

(三)鉆機動力頭扭矩大、行程長,鉆進效率高,可大大提高作業效率;

(四)液壓系統配備了快速推進性能,可節約裝卸鉆桿時間2倍多。并配帶有裝卸鉆桿的部件,降低了操作人員的勞動強度;

(五)采用了變量系統,空載轉速快、隨負載變化轉速降低扭矩逐步加大,使鉆進更合理。

CMQ2-1200/45、CMQ2-3200/55型雙臂煤礦用切頂卸壓鉆車




項目

單位

1200/45

3200/55

整機

鉆臂數量

2

工作范圍(寬×高)

mm

2700×2700

運行狀態最小轉彎半徑

mm

2570

工作狀態穩車工作寬度

mm

2600

運行狀態外形尺寸(長×寬×高)

mm

4500×1100×2400

鉆孔直徑

mm

Φ30~Φ75

鉆孔深度

m

150

適應鉆具

mm

Φ32~Φ75

機重

kg

3200

離地間隙

mm

200

回轉機構

整機功率

kW

45

55

類型特征

N.m

液壓回轉

工作壓力

MPa

16

額定轉矩

N.m

800

2800

額定轉速

r/min

30

80

最大轉矩

N.m

1200

3200

推進器

類型特征

導軌式液壓缸推進

工作壓力

MPa

16

推進行程

mm

1100

推進器長度

mm

2300

俯仰角

°

±180°

前后擺角

°

±25°

左右位移

mm

300

前后位移

mm

600

行走機構

行走方式

無軌履帶

驅動方式

液壓馬達—履帶

工作壓力

MPa

16

行走速度

m/min

30

爬坡能力

(°)

16

液壓泵站

額定工作壓力

MPa

12

16

電動機

額定功率

kW

45

55

額定電壓

V

660/1140

油泵

額定壓力

MPa

16

排量

mL/r

107/107
